 | Клапан 3-х ходовой ESBE VRG 131-32-16
|
 Трехходовой смесительный клапан Esbe VRG 131-32-16 является надежным и компактным механизмом для смешивания теплоносителя и охлаждающей жидкости. Применяется смесительный клапан ESBE VRG 131-32-16 в системах отопления, питьевого водоснабжения, отопления полов, нагрева от солнечных панелей, вентиляции, зональных отопительных систем и системах охлаждения. 3-х ходовой клапан Эсбе VRG 131-32-16 имеет внутреннее соединение с трубопроводом и может комплектоваться автоматическим электроприводом ESBE, производитель рекомендует применять для клапана VRG131-32-16 приводы Esbe серии ARA600 с 3-х точечным или пропорциональным управляющим сигналом, приводы Esbe 90 серии могут применяться только с дополнительным
комплектом адаптеров, а также, контроллеры ESBE серии 90С, CRB100, CRA110.
В стандартной комплектации клапан VRG 131-32-16 поставляется с регулировочной ручкой для ручного управления положением заслонки клапана и уровнем открытия/закрытия. |
Основные характеристики трехходового смесительного клапана ESBE VRG 131-32| Наличие на складе | В наличии
| Модель клапана
| Esbe VRG 131-32
| Артикул
| 1160 12 00
| Присоединительный диаметр
| Rp 1"1/4
| Тип соединения
| Внутренняя резьба
| Пропускная способность
| Kvs 16
| Материал корпуса
| латунь
| Материал золотника
| латунь
| | Уплотнение | EPDM
| Максимальное давление
| PN10
| Температура теплоносителя
| макс. +110°С, мин. -10°С |
Примечание: значения Kvs указаны в м³/ч при перепаде давления 1 бар.

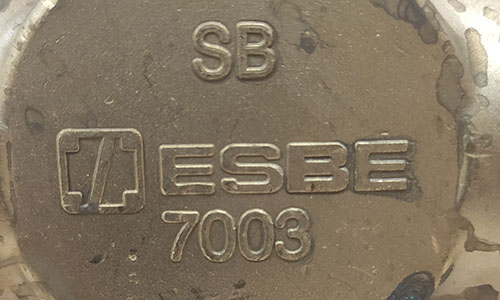

 Клапаны Esbe VRG 131 упакованы в картонные коробки, удобные для транспортировки и хранения. Все основные элементы клапанов Эсби VRG 131 заменяемы и могут подвергаться ремонту. Приводы Esbe серии 90 и контроллер Esbe серии CRA120 с клапаном VRG131-32-16 могут применяться только с дополнительным комплектом адаптеров.► На фото изображено "донышко" клапана ESBE VRG131 DN32 Kvs 16 - многие путают эти цифры с моделью клапана. Модель клапана ESBE VRG131 указывается на пластиковом черном основании на которое устанавливается поворотная ручка или привод. По кругу на черном пластиковом основании 32 клапана указано: VRG131 Kvs 16 DN32 11601200 PN10

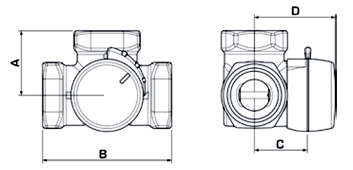

Габаритные размеры клапана ESBE VRG 131-32-16
A
мм
|
B
мм
|
C
мм
|
D
мм
|
Масса
кг |
47
| 94
| 37
| 55
| 0,95
|

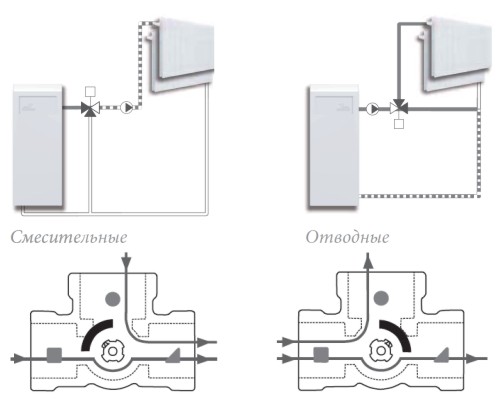

Примеры установки 3-х ходового клапана ESBE VRG 131-32-16
Все изображенные примеры монтажа могут быть реверсивными.
Плоский выпил на верхней части шпинделя (также как индикатор на рукоятке), показывает положение перекрывающей втулки.
Выбрать другие клапаны Esbe VRG131Выбрать Приводы ESBE ARA600
