 | Клапан смесительный 3-х ходовой ESBE VRG 131-15-2,5
|
| Трехходовой
смесительный клапан Esbe VRG 131-15-2,5 является надежным и компактным
механизмом для смешивания теплоносителя и охлаждающей жидкости. 3-х
ходовой клапан Эсбе VRG 131-15-2,5 имеет внутреннее соединение с
трубопроводом
и может комплектоваться автоматическим электроприводом ESBE,
производитель рекомендует применять для клапана VRG 131-15-2,5 приводы
Esbe
серии ARA600 с 3-х точечным или пропорциональным управляющим сигналом,
приводы Esbe 90 серии могут применяться только с дополнительным
комплектом адаптеров, а
также, контроллеры ESBE серии 90С, CRB100, CRA110.
Применяется смесительный клапан ESBE VRG 131-15-2,5 в системах
отопления, питьевого
водоснабжения, отопления полов, нагрева от солнечных панелей,
вентиляции, зональных отопительных систем и системах охлаждения.
Уточняйте СКИДКИ по телефону 8(495) 220-71-89 |
Основные характеристики трехходового смесительного клапана ESBE VRG 131| Наличие на складе | В наличии
| Модель клапана
| Esbe VRG 131
| Артикул
| 1160 05 00
| Присоединительный диаметр
| Rp 1/2"
| Тип соединения
| Внутренняя резьба
| Пропускная способность
| Kvs 2,5 м³/час
| Материал корпуса
| латунь
| Материал золотника
| латунь
| | Уплотнение | EPDM
| Максимальное давление
| PN10
| Температура теплоносителя
| макс. +110°С, мин. -10°С |
Примечание: значения Kvs указаны в м³/ч при перепаде давления 1 бар.
 В стандартной комплектации клапан VRG 131-15-2,5 поставляется с регулировочной ручкой для ручного управления
положением заслонки клапана и уровнем открытия/закрытия. Клапаны Esbe VRG 131
упакованы в картонные коробки, удобные для транспортировки и хранения.
Все основные элементы клапанов Эсби VRG 131 заменяемы и могут

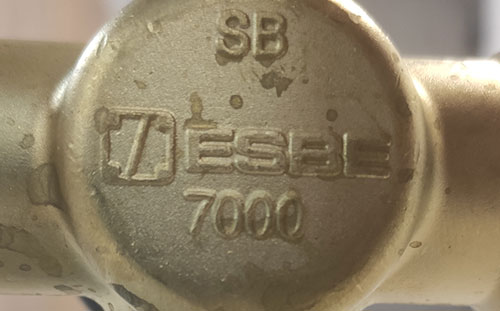

подвергаться ремонту. ► На фото изображено "донышко" клапана ESBE VRG131 DN15 - многие путают эти цифры с моделью клапана. Модель клапана ESBE VRG131 указывается на пластиковом черном основании на которое устанавливается поворотная ручка или привод. По кругу на черном пластиковом основании 15-го клапана указано: VRG131 Kvs 2,5 DN15 11600500 PN10
Приводы Esbe серии 90 и контроллер Esbe серии CRA120 могут применяться только с дополнительным комплектом адаптеров.
Габаритные размеры клапана ESBE VRG 131-15-2,5
| A |
B |
C |
D |
Масса, кг |
36
| 72
| 32
| 50
| 0.40
|
Примеры установки 3-х ходового клапана ESBE VRG 131-15-2,5
Все изображенные примеры монтажа могут быть реверсивными.
Плоский выпил на верхней части шпинделя (также как индикатор на рукоятке), показывает положение перекрывающей втулки.
