| Клапан 3-х ходовой ESBE VRG 131-25-6,3
|
| Трехходовой смесительный клапан Esbe VRG 131-25-6,3 является надежным и компактным механизмом для смешивания теплоносителя и охлаждающей жидкости. Применяется смесительный клапан ESBE VRG 131-25-6,3 в системах
отопления, питьевого водоснабжения, отопления полов, нагрева от солнечных панелей, вентиляции, зональных отопительных систем и системах охлаждения. 3-х
ходовой клапан Эсбе VRG 131-25-6,3имеет внутреннее соединение с трубопроводом и может комплектоваться автоматическим электроприводом ESBE, производитель рекомендует применять для клапана VRG131-25-6,3 приводы Esbe серии ARA600 с 3-х точечным или пропорциональным управляющим сигналом, приводы Esbe 90 серии могут применяться только с дополнительным комплектом адаптеров, а также, контроллеры ESBE серии 90С, CRB100, CRA110.
|
Основные характеристики трехходового смесительного клапана ESBE VRG 131-25 Наличие на складе | В наличии
| Модель клапана
| Esbe VRG 131-25
| Артикул
| 1160 10 00
| Присоединительный диаметр
| Rp 1"
| Тип соединения
| Внутренняя резьба
| Пропускная способность
| Kvs 6,3
| Материал корпуса
| латунь
| Материал золотника
| латунь
| Уплотнение | EPDM
| Максимальное давление
| PN10
| Температура теплоносителя
| макс. +110°С, мин. -10°С | Примечание: значения Kvs указаны в м³/ч при перепаде давления 1 бар.
В стандартной комплектации клапан VRG 131-25-6,3 поставляется с регулировочной ручкой для ручного управления положением заслонки клапана и уровнем открытия/закрытия. Клапаны Esbe VRG 131 упакованы в картонные коробки, удобные для транспортировки и хранения.
Все основные элементы клапанов Эсби VRG 131 заменяемы и могут
подвергаться ремонту. ► На фото изображено "донышко" клапана ESBE VRG131 DN25 - многие путают эти цифры с моделью клапана. Модель клапана ESBE VRG131 указывается на пластиковом черном основании на которое устанавливается поворотная ручка или привод. По кругу на черном пластиковом основании 25 клапана указано: VRG131 Kvs 6.3 DN25 11601000 PN10
Приводы Esbe серии 90 и контроллер Esbe серии CRA120 могут применяться только с дополнительным комплектом адаптеров.

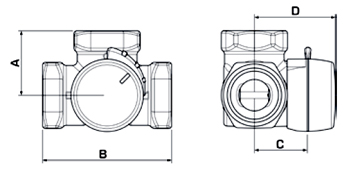

Габаритные размеры клапана ESBE VRG 131-25-6,3
A мм
|
B мм
|
C мм
|
D мм
|
Масса кг |
41
| 82
| 34
| 52
| 0,70
|

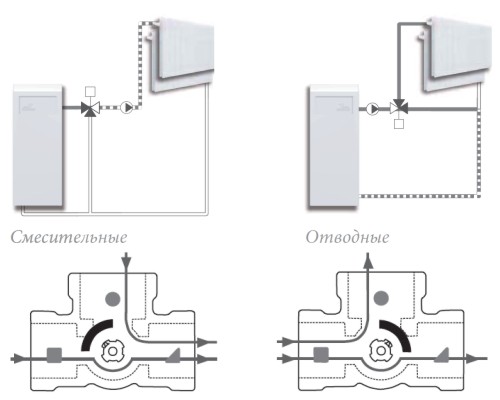

Примеры установки 3-х ходового клапана ESBE VRG 131-25-6,3
Все изображенные примеры монтажа могут быть реверсивными. Плоский выпил на верхней части шпинделя (также как индикатор на рукоятке), показывает положение перекрывающей втулки.
