Горелки CIB UNIGAS. Каталог горелок.

Газовые горелки		Комбинированные горелки		Дизельные горелки
от 19 кВт до 13000 кВт		от 35 кВт до 13000 кВт		от 14 кВт до 19000 кВт
Газовые горелки Cib Unigas – моноблочные и двухблочные горелки для сжигания природного и сжиженного газа.		Газо-дизельные, газо-мазутные и газо-нефтяные горелки Cib Unigas позволяют обеспечить работу котельной на двух видах топлива.		Дизельные горелки Cib Unigas работающие на легком топливе  работают в полностью автоматическом режиме.
Мазутные и нефтяные горелки		Горелки для кухонных печей		Горелки короткофакельные
от 105 кВт до 19000 кВт		от 29 кВт до 209 кВт		от 160 кВт до 13000 кВт
Мазутные и нефтяные горелки Cib Unigas предназначены для сжигания тяжелого  топлива: печное топливо, мазут М40 и М100, и сырой нефти.		Данные горелки предназначены для хлебопекарных печей и кухонных плит, имеют особую конструкцию, а также металлический корпус.		Горелки серии DRAGO разработанны  для котлов с короткой топкой, позволяют установить современную горелку на котлы КВГМ, ДКВр, Е, ДЕ.

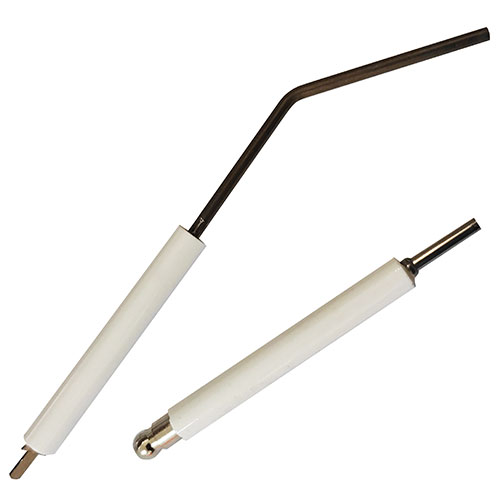

Запасные части для горелок CIB Unigas

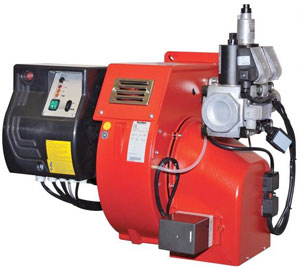

Газовые горелки CIB UNIGAS мощностью от 19 кВт до 13000 кВт (до 13 МВт) - газ Газовые горелки Cib Unigas – моноблочные и двухблочные горелки для сжигания природного и сжиженного газа. Производятся и поставляются в полной заводской готовности с различными типами регулирования мощности горелки (одноступенчатые, двухступенчатые, плавнодвухступенчатые или модулируемые горелки Cib Unigas). Газовые горелки поставляются как со склада в Москве, так и под заказ. На складе в Москве имеются газовые горелки мощностью до 4300 кВт. Горелки Cib Unigas, газовые, поставляются в комплекте с газовой арматурой. Состав газовой рампы, комплект дополнительного оборудования и модель газовой горелки Unigas подбирается индивидуально для каждого типа котла или другого вида теплогенератора.

Серия IDEA (19-570 кВт): NG35, NG70, NG90, NG120, NG140, NG200, NG280, NG350 (240), NG400, NG550

Серия TECNOPRESS (160-2060 кВт): P61, P65, P71, R75A, C83x, C85A, C120A, E115x, E140x, E165A, E190x, E205A

Серия NOVANTA (480-4100 кВт): R91A, R92A, R93A

Серия CINQUECENTO (600-8000 кВт): R512A, R515A, R520A, R525A

Серия MILLE (2550-13000 кВт): R1025, R1030, R1040

Комбинированные горелки мощностью от 35 кВт до 13000 кВт (до 13 МВт) - газ/дизель Газо-дизельные, газо-мазутные и газо-нефтяные горелки Cib Unigas позволяют обеспечить работу котельной на двух видах топлива. Это может быть различное топливо, как жидкое, так и газообразное. При этом Вам не потребуется менять горелку для перехода с одного вида топлива на другое. Используя двухтопливные горелки, Вы обеспечиваете бесперебойную работу котельной, так как при отключении газа котельная может работать на резервном (аварийном) виде топлива. Комбинированные горелки Cib Unigas производятся в моноблочной конструкции до 13000 кВт и двухблочные горелки, мощностью до 19000 кВт. Двухтопливные горелки Unigas поставляются как в стандартной комплектации, как и в комплекте с дополнительным оборудованием.

Серия TECNOPRESS: HP20, HP30, HP60, HP72, HR75A, C83x, C92A, C120A, E115x, E140x, E165A, E190x, E205A

Серия NOVANTA: HR91A, HR92A, HR93A

Серия MILLE: HR1025, HR1030, HR1040

Серия CINQUECENTO: HR512A, HR515A, HR520A, HR525A

Дизельные горелки мощностью от 14 кВт до 19000 кВт (19 МВт) - дизельное топливо Жидкотопливные горелки Cib Unigas работающие на легком топливе (дизельные горелки) работают в полностью автоматическом режиме. Горелки на дизельном топливе позволяют обеспечить возможность работы котельной даже на объектах, где невозможно подключение газа. Они делятся на моноблочные и двухблочные горелки. Различные типу регулирования горелки Unigas позволяют применить их на любых типах котлов, печей и других теплогенераторов. Все дизельные горелки Unigas поставляются в полной заводской готовности. Производитель также предусмотрел возможность приобретения вместе с горелкой и насосных станций жидкого топлива, которые подбираются под горелки и соответствуют требуемой производительности.

Серия IDEA: LO35, LO70, LO90, LO140, LO200, LO280, LO400, LO550

Серия TECNOPRESS: PG30, PG60, PG70, PG81

Серия NOVANTA-CINQUECENTO: RG91, RG92, RG93, RG510, RG515, RG520, RG525

Серия MILLE: RG1030, RG1040

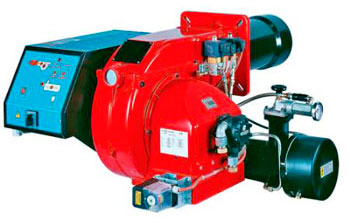

Мазутные и нефтяные горелки мощностью от 105 кВт до 19000 кВт (19 МВт) - мазут/нефть Предназначены для сжигания тяжелого жидкого топлива: печное топливо, мазут М40 и М100, а также сырой нефти. Для работы горелки поставляется все необходимое оборудование которое обеспечивает подачу жидкого топлива, предварительную подготовку мазута / нефти, подогрев топлива и деаэрация (удаления воздуха). Максимально допустимая вязкость топлива составляет 4000 сСт при 50°С. Горелки на мазуте и нефти имеют пневматическое распыление. Розжиг горелки производится при помощи запальной горелки, которая работает на природном или сжиженном газе.

PN30, PN60, PN70, PN81, RN91, RN92, RN93, RN510, RN515, RN520, RN525, RN1030, RN1040

PBY70, PBY90, PBY91, PBY92, PBY510, PBY515, PBY520, PBY525, PBY1025, PBY1030, PBY1040

Горелки серии DRAGO (исполнение VS) с коротким факелом - газ/дизель Горелки Cib Unigas, разработанные специально для котлов с короткой топкой. Позволяют обеспечить установку современной горелки на российские котлы КВГМ, ДКВр, Е, ДЕ и другие. Для работы могут использоваться различные виды топлива. Специальная конструкция пламенной головы горелки имеет четыре огневых трубы и смесительных устройства. Благодаря специальной запатентованной производителем конструкции пламенной головы горелки и смесительного устройства образуется короткое и широкое пламя, которое соответствует требованию производителей отечественных котлов. Наиболее часто применяется в ходе проведения реконструкции котлов ДКВР, ДЕ и котлов серии Е. Горелки имеют различные исполнения по типу регулирования позволяют реализовать самые сложные технические задачи.

Горелки с низкими выбросами NOx мощностью от 21 кВт до 8600 кВт (8,6 МВт) - топливо газ Горелки с пониженным содержанием вредных веществ в отходящих дымовых газах предназначены для работы на газе. Применяются на объектах с повышенными требованиями на объекте (природоохранные территории). Имеется несколько типоразмеров (моделей) горелок с различным видом регулирования и диапазоном мощности. Поставляются только под заказ. Характеристики горелок и показатели по выбросам в атмосферу соответствуют европейским и российским нормам и требованиям при использовании в природоохранных зонах. Горелки с низкими выбросами поставляются только под заказ и не входят в складскую программу производителя.

NGX35, NGX70, NGX120, NGX200, NGX280, NGX350, NGX400, NGX550

LX60, LX65, LX72

RX90, RX91, RX510, RX515, RX520, RX1025

Промышленные горелки с отдельно стоящим воздушным вентилятором, до 19000 кВт (до 19 МВт) Горелки имеют специальную конструкцию корпуса и систему подачи топлива / воздуха. Применяются в котельных большой мощности и на различных технологических объектах (промышленных установках). Основным преимуществом данных горелок является возможность установки воздушного вентилятора на расстоянии от котла и горелки в другом помещении или снаружи здания. Это позволяет оптимизировать размещение оборудования в котельной, снизить уровень шума и обеспечить возможность подачи чистого (не загрязненного) воздуха на горение при использовании горелки на различных производствах. Подробная информация и цены предоставляются по запросу.

Двухблочные (320-19000 кВт): TP91A, ..... TP512A, TP515A, TP520A, TP525A, TP1030, TP1050, TP1080

Горелки Cib Unigs серия MINIFLAM для печей и кухонных плит Данные горелки предназначены для хлебопекарных печей и кухонных плит, имеют особую конструкцию, а также металлический корпус. Для защиты горелки от перегрева предусматривается особая изоляция, позволяющая применить данные горелки на теплогенераторах с большой теплоотдачей. В качестве топлива для горелок серии Miniflam используется газ или дизельное топливо. Эти горелки Cib Unigas Miniflam имеют кубическую форму и двойное дно с теплозащитой от кухонных печей, а также соплом выдкрживающим высокие температуры.

Tecnopan S5, S10, S18, Chef S5

Tecnopan LO60 (LO70), G10, G18, Chef LO60 (LO 70)

Комплектующие и принадлежности для горелок Unigas

• шкафы управления горелкой, расположенные отдельно от горелки
• стандартные пульты управления горелкой, с мнемосхемой (располагаются на корпусе горелки и входят в стандартный комплект поставки)

• воздушные вентиляторы
• частотные преобразователи
• звукопоглащающие кожухи (шумоглушители)
• группы редуцирования давления газа
• датчики для модуляторов мощности
• блоки контроля герметичности газовых клапанов

• шумоглушители для горелок
• распорные детали
• краны газовые шарового типа
• антивибрационные муфты
• газовые фильтры
• стабилизаторы давления газа
• манометры газовые кнопочные
• газовые краны

• воздушные вентиляторы
• частотные преобразователи
• звукопоглащающие кожухи (шумоглушители)
• компрессоры для жидкотопливных горелок с пневматическим распылением топлива
• станции подогрева мазутного топлива паром / диатермическим маслом
• станции подогрева мазутного топлива горячей водой / только резисторами
• группы редуцирования давления жидкого топлива
• топливно-насосные группы для жидкого топлива
• датчики для модуляторов мощности
• шумоглушители для горелок
• распорные детали
• жидкотопливные фильтры
• манометры для жидкого топлива
• бачки-деаэраторы
