Клапаны Esbe 3F




Трехходовые клапаны ESBE серии 3F


 Компактные и надежные трехходовые смесительные клапаны Esbe применяются в котельных, а также внутренних системах теплоснабжения, водоснабжения и охлаждения с температурой рабочей среды в диапазоне от -10°С до +110°С. Корпус 3-х ходовых клапанов Esbe 3F выполнен из чугуна и имеет фланцевые соединения. Клапаны ESBE используются для поддержания постоянной температуры теплоносителя в системах отопления и горячего водоснабжения. Регулирование температуры осушествляется путем смешивания горячей и холодной воды. Клапан Эсби 3F может монтироваться в любом положении болагодаря тому, что регулировочная шкала наносится с обеих сторон пластины и может быть перевернута в зависимости от положения смесительного клапана Esbe 3F. Управление положением заслонки клапана ESBE 3F может осуществляться как в ручном, так и в автоматическом режиме, при этом поворотная ручка заменяется на электропривод Esbe. Для установки на клапаны Эсбе серии 3F автоматического управления могут применяться приводы Esbe серий 90, 90K, контроллеры ESBE 90C, а также приводы Эсби серии ARA600 (для клапанов 3F-20, 3F-25 и 3F-32). Конструкция трехходового клапана Esbe 3F позволяет осуществлять простой монтаж и легко заменять все составные части.


Модели трехходовых клапанов Esbe 3F, фланцевое соединение
 Модель
 DN
 Kvs
 Корпус
 Золотник
 Уплотнение
 P(max)
 Артикул
Esbe 3F-20
20
12
чугунлатунь / нерж.стальEPDM6 бар1110 0100
Esbe 3F-2525
18
чугунлатунь / нерж.стальEPDM6 бар1110 0200
Esbe 3F-3232
28
чугунлатунь / нерж.стальEPDM6 бар1110 0300

 Esbe 3F-40

 40 44 чугун латунь / нерж.сталь EPDM 6 бар 1110 0400

 Esbe 3F-50

 50 60 чугун латунь / нерж.сталь EPDM 6 бар 1110 0600

 Esbe 3F-65

 65 90 чугун латунь / нерж.сталь EPDM 6 бар 1110 0800

 Esbe 3F-80

 80 150 чугун латунь / нерж.сталь EPDM 6 бар 1110 1000

 Esbe 3F-100

 100 225 чугун латунь / нерж.сталь EPDM 6 бар 1110 1200 (0062480*)

 Esbe 3F-125

 125 280 чугун латунь / нерж.сталь EPDM 6 бар 1110 1400

 Esbe 3F-150

 150 400 чугун латунь / нерж.сталь EPDM 6 бар 1110 1600
(*) – старый заказной номер / артикул модели
Значения Kvs (пропускная способность) указаны в м³/ч при перепаде давления 1 бар.
Страна производства - Швеция.

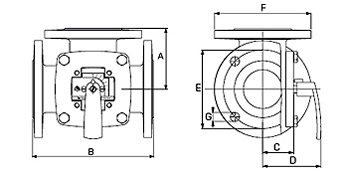

Внешний вид и габаритные размеры трехходовых клапанов Esbe 3F


НаименованиеDNABCDEFGМасса, кг
Esbe 3 F 2020
70
140
40
8265
90
4х11,53,5
Esbe 3 F 2525
75
150
40
8275
100
4х11,54,0
Esbe 3 F 32
32
80
160
40
8290120
4х155,9
Esbe 3 F 40
 40 88 175 40 82 100 130 4х156,8
Esbe 3 F 50
 50 98 195 50 92 110 140 4х159,1
Esbe 3 F 65
 65 100 200 52 95 130  160  4х1510,0
Esbe 3 F 80
 80 120 240 63 106 150 190 4х1816,2
Esbe 3 F 100
 100 132 265 73 116 170 210 4х1821,0
Esbe 3 F 125
 125 150 300 80 123 200 240 8х1827,0
Esbe 3 F 150
 150 175 350 88 130 225 265 8х1837,0
Клапаны упакованы в картонные коробки, удобные для транспортировки и хранения.

Цена и наличие на складе
Трехходовые клапаны 3F (серия 3F) поставляются со склада в Москве. Актуальные розничные и оптовые цены уточняйте у сотрудников отдела продаж.

Общая информация

Клапан трехходовой Esbe 3F (клапан Эсбе) является механизмом для смешивания теплоносителя и охлаждающей жидкости. Может использоваться для смешивания, разделения или перенаправления потока перекачиваемой жидкости. При смешивании достигается необходимая (установленная в соответствии с требованиями) оптимальная температура. Регулирование осуществляется путем ручного или автоматического (при помощи электропривода) изменения положения штока и регулирующей заслонки, обеспечивающих частичное или полное закрытие одного из входящих каналов трехходового клапана 3F. При этом второй входящий канал полностью или частично открывается, обеспечивая подачу в систему горячей или холодной жидкости в большем объеме. При этом происходит регулирование соотношения холодной и горячей жидкости, что позволяет быстро повысить или снизить температуру теплообменной жидкости на выходе из трехходового клапана.

Тип применяемой жидкости (теплоносителя)
Трехходовые клапаны 3F применяются для перекачки не агрессивных жидкостей в системах теплоснабжения, вентиляции, кондиционирования и промышленных холодильных установках.

С целью защиты трехходового клапана Esbe 3F от замерзания допускается использование теплоносителя с содержанием гликоля и присадками, нейтрализующими растворенный кислород, концентрацией до 50%. Добавление гликоля к воде повышает вязкость теплоносителя и изменяет теплоемкость такого теплоносителя. В этом случае рекомендуется применять трехходовой клапан 3F большего диаметра (на один типоразмер больше), это позволит обеспечить необходимую пропускную способность клапана.

Назначение трехходовых клапанов 3F
Компактные чугунные  трехходовые смесительные клапаны ESBE типа 3F с фланцевым присоединением предназначены для распределения потока жидкости во внутренних инженерных системах отопления, питьевого водоснабжения, системах охлаждения, напольного отопления, вентиляции и кондиционирования воздуха. Смесительные вентили ESBE применяются как в бытовых системах отопления жилых зданий, так и в инженерных системах при различных технологических процессах.

Монтаж и обслуживание трехходовых клапанов Esbe 3F
1. Монтажная пластина клапана градуирована с обеих сторон и при монтаже должна быть подогнана в правильное положение.
2. Все основные части клапана заменимы. Имеются два уплотнительных кольца, одно из которых может быть заменено без осушения системы.
3. Для подключения управляющего электродвигателя к клапану «ESBE» не требуется переходников.
4. При подключения управляющего электродвигателя, перед ним следует установить двухполюсный выключатель.
5. После длительного перерыва в работе клапана, необходимо, при запуске электродвигателя, сначала провернуть клапан вручную.

По вопросам приобретения данного оборудования обращайтесь по телефону в Москве 8(495)220-71-89
Мы ответим на все ваши вопросы по телефону или по электронной почте:   viptermo@mail.ru
Мы работаем каждый день с 9 до 18 часов, кроме субботы и воскресенья.
