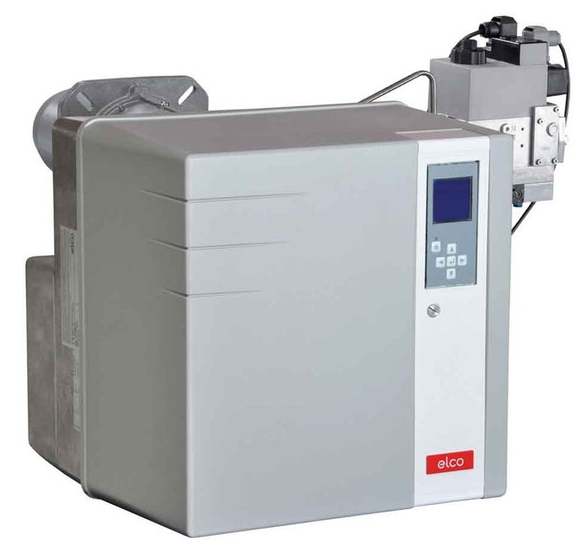

 Газовые горелки Elco серии VG4
| Газовые горелки Elco
VG4 для котлов, хлебопекарных печей или для
технологического оборудования могут работать как на природном, так и на
сжиженном газе. Двухступенчатый или
плавно-двухступенчатый тип регулирования мощности горелок VG4 позволяет
реализовать практически любые технические задачи по поддержанию
необходимой температуры и уровню автоматизации. Горелки VG4 выпускаются в различных исполнениях с диапазоном мощности от 100 до 610 кВт. Корпус
горелки изготавливается из алюминиевого сплава а съемный кожух выполнен
из высокопрочного пластика. Комплектующие горелок Elco VG4 поставляются
известными производителями, занимающих лидирующие позиции в данном
сегменте рынка. Для обеспечения потребителей запасными частями, на складе в Москве всегда имеются в наличии запчасти и комплектующие для горелок Elco.
|
Модель горелки | Мощность | Регулирование | Газ (мбар) | Рампа
| Описание |  VG4.460 D
| 150 - 460 кВт
| 2-ступенчатое | 20 - 300 | d1"1/2 - Rp2" | Подробнее...
| | 150 - 460 кВт | 2-ступенчатое | 20 - 300 | d1"1/4 - Rp1"1/4
|
| | 150 - 460 кВт | 2-ступенчатое | 20 - 300 | d3/4" - Rp3/4" |
|
|
|
|
|
|
| VG4.460 DP
| 100 - 460 кВт | Плавно-двухступ. | 20 - 50 | d1"1/2 - Rp2" | Подробнее... | | 100 - 460 кВт | Плавно-двухступ. | 50 - 100 | d1"1/4 - Rp1"1/4
|
| | 100 - 460 кВт | Плавно-двухступ. | 100 - 300 | d3/4" - Rp1"(Rp1")
|
|
|
|
|
|
|
| VG4.610 DP
| 130 - 610 кВт | Плавно-двухступ. | 20 - 40 | d1"1/2 - Rp2" | Подробнее... | | 130 - 610 кВт | Плавно-двухступ. | 40 - 60 | d1"1/4 - Rp1"1/4 |
| | 130 - 610 кВт | Плавно-двухступ. | 60 - 300 | d3/4" - Rp1"(Rp1") |
|
|
|
|
|
|
|
Внимание! Газовые горелки
исполнения Duo Plus (плавно-двухступенчатые), при условии применения
ПИД-регулятора (модулятор RWF40), могут работать в модулируемом режиме
регулирования мощности.
В обозначении газовой рампы указывается: диаметр клапана - диаметр рампы (сечение газового фильтра).
Давление газа указано из расчета сопротивления в камере сгорания равного "0". В зависимости от выбранного типа котла или технологической установки на объекте значение давления подключения газа может отличаться.
Общее описание горелки Elco серии VG4
Горелка VG4.460 является газовым горелочным устройством с двухступенчатым регулированием с низкими выбросами NOx. Горелки VG4.460 DP, VG4.610 DP - моноблочные горелочные устройства плавно-двухступенчатые с пневматическим регулированием мощности, с низкими выбросами NOx, работающими полностью в автоматическом режиме. Специальная конструкция головы сгорания горелки обеспечивает горение топлива с низким выделением окислов азота и с высоким КПД. Сертификация по классу 3 в соответствие стандартам EN676 и Европейским директивам подтверждает самые низкие значения выделения загрязняющих веществ и удовлетворяет государственным нормативным актам в области охраны
окружающей среды: AT: KFA 1995, FAV 1997; CH: LRV 2005; DE: 1.BImSChV.
В
зависимости от геометрических параметров топочной камеры, нагрузки
котла и системы сгорания (трехконтурный котел, котел с замкнутой
топочной камерой) значения выделения загрязняющих веществ могут быть
различными. Для получения гарантированных значений следует соблюдать
надлежащие условия по измерительным приборам, по полям допуска и по
влажности.
Комплектация горелки и состав оборудования в поставке
Для
сохранности груза в процессе перевозки и хранения, горелки упакованы в три
картонные коробки. В упаковке находятся следующие элементы:
- корпус горелки, элементы крепления к котлу, пакет документации
- Голова сгорания
- газовая арматура
|

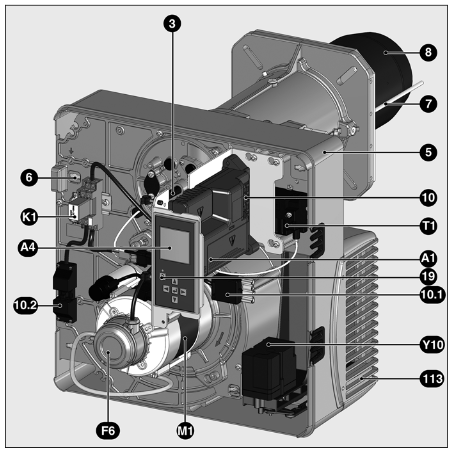

| | A1 | Блок управления и безопасности
| A4
| Дисплей
| F6
| Реле давления воздуха
| K1
| Реле питания электродвигателя
| M1
| Электродвигатель вентилятора
| T1
| Устройство разжига
| Y10
| Сервопривод воздушной заслонки
| 3
| Ручка регулировки размера Y
| 5
| Корпус
| 6
| Устройство фиксации панели (ТО)
| 7
| Трубка датчика давления
| | 8 | Сопло горелки
| | 10 | 7- контактный разъем
| 10.1
| 4-контактный разъем
| 10.2
| 3-контактный разъем
| | 18 | Кожух | | 19 | Кнопка разблокировки
| | 20 | Винт крепления кожуха | | 113 | Короб воздухозабора |
|
 | | Компоненты | Размеры упаковки (мм) | Вес брутто
(кг) | | ширина | длина | высота | | Корпус горелки | VG4.460 D | 490 | 500 | 595 | 29 | | Пламенная голова | KN | 265 | 755 | 295 | 9 | | KL | 265 | 890 | 295 | 10 | | Газовая рампа | d3/4"-Rp3/4" | 435 | 335 | 235 | 5 | | d1"1/4-Rp1"1/4 | 435 | 335 | 340 | 8,5 | | d1"1/2-Rp2" | 595 | 400 | 245 | 13 |
| Компоненты | Размеры упаковки (мм) | Вес брутто
(кг) | | ширина | длина | высота | | Корпус горелки | VG4.460 DP | 495 | 505 | 595 | 28 | | VG4.610 DP | 32,7 | | Пламенная голова | KN | 260 | 760 | 295 | 8,9 | | KL | 895 | 10,1 | | Газовая рампа | d3/4"-Rp1" | 595 | 400 | 245 | 6,5 | | d1"1/4-Rp1"1/4 | 8,5 | | d1"1/2-Rp2" | 545 | 665 | 380 | 13 |
|
