Газовые горелки Elco серии VG2
| Горелки VG2 для котлов, хлебопечи или
технологического оборудования могут работать как на природном, так и на
сжиженном газе. Одноступенчатый, двухступенчатый или
плавно-двухступенчатый тип регулирования мощности горелок VG2 позволяет
реализовать практически любые технические задачи по поддержанию
необходимой температуры и уровню автоматизации. Горелки VG2 выпускаются в
пяти различных типоразмерах по мощности от 40 до 210 кВт. Корпус горелки изготавливается из алюминиевого сплава а съемный кожух выполнен из высокопрочного пластика. Комплектующие горелок Elco VG2 поставляются известными производителями, занимающих лидирующие позиции в данном сегменте рынка.
|
Внимание! Газовые горелки
исполнения Duo Plus (плавно-двухступенчатые), при условии применения
ПИД-регулятора (модулятор RWF40), могут работать в модулируемом режиме
регулирования мощности. В обозначении газовой рампы указывается: диаметр клапана / диаметр фланца. Давление газа указано из расчета
сопротивления в камере сгорания равного "0". В зависимости от выбранного типа
котла или технологической установки на объекте значение давления
подключения газа может отличаться. Штекерные разъемы для подключения горелки не входят в стандартную комплектацию горелки и поставляются дополнительно (опция).
Общее описание горелки Elco серии VG2 Горелки VG2.120, VG2.160, VG2.210 DP являются моноблочными модулируемыми приборами с плавно-двухступенчатым регулированием мощности, работающими в полностью автоматическом режиме. Специальная конструкция головки горелки обеспечивает сгорание с низким выделением окислов азота и с высоким КПД. Сертификация по классу 3 в соответствии со стандартом EN676 подтверждает самые низкие значения выделения загрязняющих веществ и удовлетворяет государственным нормативным актам в области охраны окружающей среды: AT: KFA 1995, FAV 1997; CH: LRV 2005; DE: 1.BImSChV. В зависимости от геометрических параметров топочной камеры, нагрузки котла и системы сгорания (трехконтурный котел, котел с замкнутой топочной камерой) значения выделения загрязняющих веществ могут быть различными. Для получения гарантированных значений следует соблюдать надлежащие условия по измерительным приборам, по полям допуска и по влажности.
Комплектация горелки и состав оборудования в поставке Для сохранности груза в процессе перевозки и хранения, горелки упакованы в картонные коробки. В упаковке находятся следующие элементы:
- газовый присоединительный фланец
- компактная газовая рампа с газовым фильтром
- фланец горелки с теплоизолирующей прокладкой
- пакетик с крепежными деталями
- пакет с технической документацией
| Условные обозначения

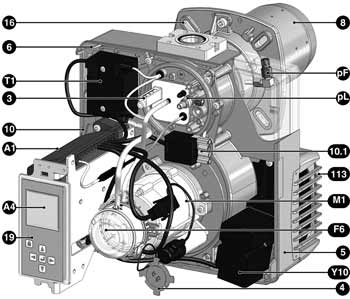

А1
| Блок управления и безопасности | A4
| Дисплей | F6
| Реле давления воздуха | M1 | Электродвигатель вентилятора | T1 | Устройство розжига | Y10 | Серводвигатель воздушной заслонки | 3 | Ручка регулировки размера Y | 4 | Заглушка для пропана | 5 | Корпус | 6 | Устройства фиксации панели (Тех. обслуживание) | 8 | Сопло горелки | 10 | 7-контактный разъем (7-полюсной)
| 10.1 | 4-контактный разъем (4-полюсной) | 16 | Соединительный фланец горелки

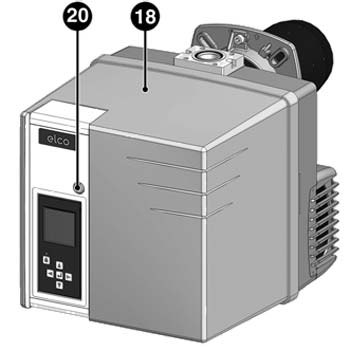

| 18 | Кожух | 19 | Кнопка разблокировки | 20 | Винт крепления кожуха | 113 | Короб воздухозабора | pF | давления камеры сгорания | pL
| Датчик давления воздуха
|
| | Габариты и вес горелки Elco VG2 в упаковке
Горелка (модель)
| Размеры
| Вес (кг.) | Ш. | Д. | В. | VG2.120
| 395 | 400 | 770 | 21,5
| VG2.140 | 400
| 400
| 600 | 25
| VG2.160
| 395 | 400 | 770 | 21,5 | VG2.200
| 400 | 400 | 600 | 25 | VG2.210
| 395 | 400 | 770 | 25 |
|

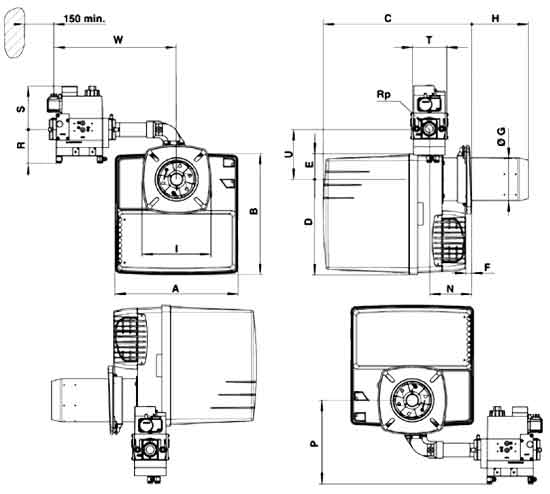

Габаритные размеры
Горелка с рампой
| A | B | C
| D | E | F | Ø G | H
| I
| N
| P
| Rp
| R | S | T | U
| W | d3/4’’-Rp1’’ | 331
| 326
| KN от 398 до 518
| KL от 398 до 638
| 256
| 69
| 15 мин
| 115 | KN до 150
| KL до 270
| 185 х 185
| 113 мин
| 115
| 3/4’’ | 70 | 160 | 120 | 133
| 345 | d1’’1/4-Rp1’’1/4 | 115
| 3/4’’ | 70 | 160 | 120
| 133
| 345 | d1’’1/2-Rp2’’ | 55
| 1’’1/4 | 80 | 175
| 145
| 133
| 380
|
