 Газовые горелки Elco серии VG3
 | Горелки газовые Elco
VG3 для котлов, хлебопекарных печей или для
технологического оборудования могут работать как на природном, так и на
сжиженном газе. Двухступенчатый или
плавно-двухступенчатый тип регулирования мощности горелок VG3 позволяет
реализовать практически любые технические задачи по поддержанию
необходимой температуры и уровню автоматизации. Горелки VG3 выпускаются в различных исполнениях с диапазоном мощности от 70 до 360 кВт. Корпус
горелки изготавливается из алюминиевого сплава а съемный кожух выполнен
из высокопрочного пластика. Комплектующие горелок Elco VG3 поставляются
известными производителями, занимающих лидирующие позиции в данном
сегменте рынка. Для обеспечения потребителей запасными частями, на складе в Москве всегда имеются в наличии запчасти и комплектующие для горелок Elco/
|
Модель горелки | Мощность | Регулирование | Газ (мбар) | Рампа
| Описание |  VG3.290 D
| 95 - 290 кВт
| 2-ступенчатое | 20 - 300 | d1"1/4-Rp1"1/4 | Подробнее...
| | 95 - 290 кВт | 2-ступенчатое | 20 - 300 | d3/4"-Rp3/4" |
| VG3.290 DP
| 70 - 290 кВт | Плавно-двухступ. | 20 - 60 | d1"1/4-Rp1"1/4 | Подробнее... | | 70 - 290 кВт | Плавно-двухступ. | 60 - 300 | d3/4"-Rp1"
|
|
|
|
|
|
|
| VG3.360 D
| 120 - 360 кВт
| 2-ступенчатое
| 20 - 300 | d1"1/2-Rp2"
| Подробнее... | | 120 - 360 кВт | 2-ступенчатое | 20 - 300 | d1"1/4-Rp1"1/4 |
| | 120 - 360 кВт | 2-ступенчатое | 20 - 300 | d3/4"-Rp3/4"
|
| VG3.360 DP
| 80 - 360 кВт | Плавно-двухступ. | 20 - 30 | d1"1/2-Rp2" | Подробнее... | | 80 - 360 кВт | Плавно-двухступ. | 30 - 60 | d1"1/4-Rp1"1/4 |
| | 80 - 360 кВт | Плавно-двухступ. | 60 - 300 | d3/4"-Rp1" | |
|
|
|
|
|
|
Внимание! Газовые горелки
исполнения Duo Plus (плавно-двухступенчатые), при условии применения
ПИД-регулятора (модулятор RWF40), могут работать в модулируемом режиме
регулирования мощности. В обозначении газовой рампы указывается: диаметр клапана / диаметр фланца (сечение газового фильтра).
Давление газа указано из расчета сопротивления в камере сгорания равного "0". В зависимости от выбранного типа котла или технологической установки на объекте значение давления подключения газа может отличаться.
Общее описание горелки Elco серии VG3
Горелки
VG3.290, VG3.360 DP являются моноблочными горелочными устройствами с плавно-двухступенчатым регулированием мощности, работающими в
полностью автоматическом режиме. Специальная конструкция головки
горелки обеспечивает сгорание с низким выделением окислов азота и с
высоким КПД. Сертификация по классу 3 в соответствии со стандартом EN676
подтверждает самые низкие значения выделения загрязняющих веществ и
удовлетворяет государственным нормативным актам в области охраны
окружающей среды: AT: KFA 1995, FAV 1997; CH: LRV 2005; DE: 1.BImSChV.
В
зависимости от геометрических параметров топочной камеры, нагрузки
котла и системы сгорания (трехконтурный котел, котел с замкнутой
топочной камерой) значения выделения загрязняющих веществ могут быть
различными. Для получения гарантированных значений следует соблюдать
надлежащие условия по измерительным приборам, по полям допуска и по
влажности.
Комплектация горелки и состав оборудования в поставке
Для
сохранности груза в процессе перевозки и хранения, горелки упакованы в
картонные коробки. В упаковке находятся следующие элементы:
- газовый присоединительный фланец
- компактная газовая рампа с газовым фильтром
- фланец горелки с теплоизолирующей прокладкой
- пакетик с крепежными деталями
- пакет с технической документацией

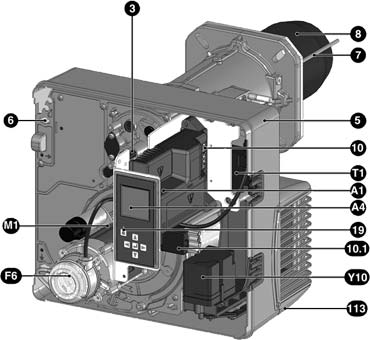

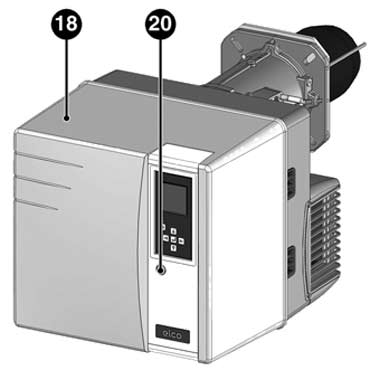

| Условные обозначения
А1
| Блок управления и безопасности | A4
| Дисплей | F6
| Реле давления воздуха | | M1 | Электродвигатель вентилятора | | T1 | Устройство розжига | | Y10 | Серводвигатель воздушной заслонки | | 3 | Ручка регулировки размера Y | | 4 | Заглушка для пропана | | 5 | Корпус | | 6 | Устройства фиксации панели (Тех. обслуживание) | 7
| Трубка датчика давления камеры сгорания
| | 8 | Сопло горелки | | 10 | 7-контактный разъем (7-полюсной)
| | 10.1 | 4-контактный разъем (4-полюсной) | | 18 | Кожух | | 19 | Кнопка разблокировки | | 20 | Винт крепления кожуха | | 113 | Короб воздухозабора | | pF | давления камеры сгорания | pL
| Датчик давления воздуха
|
|  | Габариты и вес горелки Elco VG2 в упаковке
Горелка
(модель)
| Размеры
| Вес
(кг.) | | Ш. | Д. | В. | Корпус VG3.290
| 395 | 435 | 515 | 21
| | Корпус VG3.360 | 395 | 435 | 515 | 21,5
| Пламенная голова KN
| 210 | 650 | 260 | 6 | | Пламенная голова KL | 210 | 780 | 260 | 7 | Рампа d3/4"-Rp1"
| 440 | 320 | 240 | 7 | | Рампаd1"1/4-Rp1"1/4 | 440 | 320 | 240 | 11
| | Рампаd1"1/2-Rp2" | 600
| 400
| 240 | 12
|
|

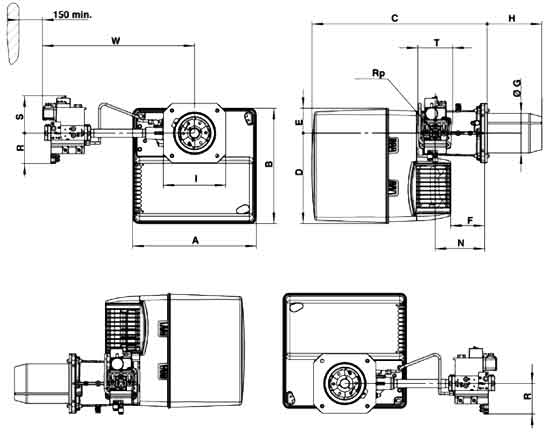

Габаритные размеры
Горелка с рампой
| A | B | C | D | E | F | Ø G | H
| I
| N
| Rp
| R | S | T | W | | d3/4’’-Rp1’’ | 406
| 379
| 576
| 297
| 82
| 120 | 130 | KN
180 | KL
320
| 195 х 205
| 170
| 1’’ | 70 | 160 | 120 | 479 | | d1’’1/4-Rp1’’1/4 | 1’’1/4 | 80 | 175
| 145
| 526 | | d1’’1/2-Rp2’’ | 2’’ | 100
| 185
| 100
| 603
|
