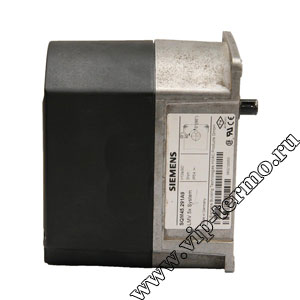

| Сервопривод Siemens SQM45.291A9
|
| Цена, евро | сняты с производства
| по курсу ЦБ РФ |
| Наличие на складе: нет
| 8 (495) 220-71-89 | Звоните и уточните СКИДКУ
|
| Основные характеристики | Артикул
| BPZ:SQM45.291A9
| Электропитание
| AC 2 x 12 V
| Время работы | 10 сек.
| Вес
| 1 кг.
|
С апреля месяца 2017 года сервоприводы Siemens SQM45.291A9 сняты с производства с заменой на SQM45.291B9.
Исполнительный механизм Siemens SQM45.291A9 используется для
привода газовых и воздушных заслонок, жидкотопливных клапанов управления
и других вспомогательных устройств. При использовании сервомотора
Сименс SQM 45.291A9 совместно с автоматами горения Siemens или электронным
управлением соотношения топливо / воздух (топливной смеси), управление
сопутствующими элементами регулирования происходит в зависимости от
производительности горелки. Корпус сервопривода Siemens SQM 45.291A9 сделан из
сплава алюминия, крышка сделана из ударопрочной и жаростойкой
пластмассы. Зубчатая передача привода Сименс SQM45.291A9 для воздушных
заслонок выполнена в виде пластмассовых прямозубых цилиндрических
шестерен с малым окружным зазором и постоянной смазкой. Приводной вал
сервопривода SQN45.291A9 сделан из стали с отделкой чернением и плотно
прилегает к лицевой стороне зубчатой передачи. Лицевая сторона зубчатой
передачи используется в качестве монтажной поверхности. Исполнительный
механизм SQM45.291A9 имеет четыре крепежных отверстия и одно продолговатое
отверстие для позиционирующего штифта. Сервопривод Сименс SQM45.291A9 имеет прочную конструкцию, оснащен шестеренчатой передачей с малым окружным зазором. Обратная связь по управлению и позиционированию осуществляется по системной шине (CAN). Шинный кабель используется также для электропитания исполнительных механизмов. Исполнительный механизм Siemens SQM45.291A9 приводится в действие шаговым двигателем и его можно позиционировать с дискретностью 0.1°. Характеристики и установки (время работы, направление вращения, предельные позиции) исполнительного механизма SQM45.291A9 задаются управляющим базовым устройством, например, Siemens LMV5. Время срабатывания сопутствующих элементов управления изменяется под действием основного устройства в зависимости от фазы контроля горелки.
Технические характеристики сервопривода Siemens SQM45.291A9
Напряжение питания
| AC 2 x 12 V через шинный кабель с основного устройства или через отдельный трансформатор
| Потребляемая мощность
| 9 - 15 VA
| Крутящий момент, усилие привода
| до 3 Нм
| Направление вращения привода
| стандартное - по часовой / реверсивное - против часовой стрелки
| Время включения
| 50%, макс. 3 мин. непрерывно
| Управляется автоматом / менеджером
| LMV5
| Рабочий угол регулирования заслонки
| от 0 до 90°
| Электрические соединение
| RAST3.5 выводы
| Кабельный ввод
| вставляемые резьбовые кабельные уплотнители для 2 x Pg11
с середины 2005г.: 2 x M16 (замена)
| Тип двигателя сервопривода
| шаговый
| Корпус сервопривода
| термоустойчивый и ударопрочный пластик
| Степень защиты
| IP 54
| Допустимый уровень влажности
| не более 95% r.h.
| Окружающая температура при эксплуатации
| от -20 до +60 °С
| Вес сервопривода
| приблизительно 1 кг
|
Габаритные размеры сервопривода Сименс SQM45.291A9
