| Горелка Cib Unigas NG280 NG350 NG400 NG550 2-х ступенчатая - перечень запасных частей |

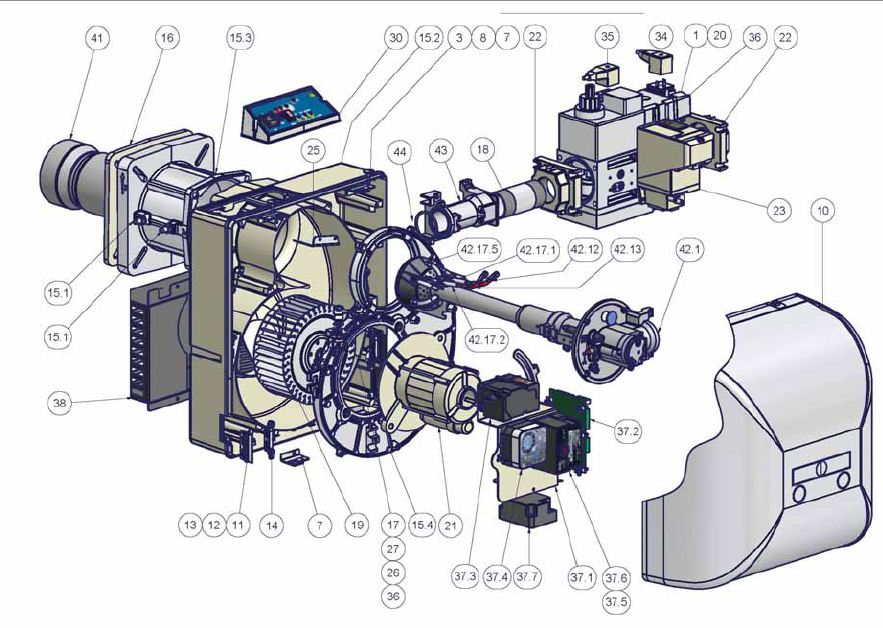

| Взрывной
чертеж и перечень запасных частей двухступенчатой горелки Cib Unigas серии Idea
NG280 LG280 NGX280 NG350 LG350 NG400 LG400 NGX400 - для отображения
чертежа в полном размере, просто наведите курсор на изображение и
нажмите левой кнопкой мыши. Для запроса наличия и стоимости необходимой
вам запчасти для горелки Cib Unigas NG280 NG350 NG400 достаточно
прислать на нашу электронную почту viptermo@mail.ru фотографию шильдика
горелки или написать в письме следующие данные: модель горелки, серийный
номер горелки и год выпуска.
|
1
| Группа клапанов
| 27
| Фиксирующий болт
| 3
| Винт крепления кожуха
| 30
| Электрощит в сборе
| 7
| Кронштейн крепления левого кожуха
| 34
| Соединительный разъем серо-зеленый
| 8
| Кронштейн крепления правого кожуха | 35
| Соединительный разъем черно-зеленый
| 10
| Кожух
| 36
| Блокировочная пластина
| 11
| 4-ходный кабелевод
| 37.1
| Кронштейн компонентов
| 12
| 2-ходный кабелевод
| 37.2
| Электронная плата
| 13
| Глухой держатель кабеля
| 37.3
| Сервопривод (только для прогрессивных и модулирующих)
| 14
| Фиксатор кабеля
| 37.4
| Реле давления воздуха
| 15.1
| Штуцер отбора давления газа
| 37.5
| Основание электронного блока
| 15.2
| Улитка
| 37.6
| Электронный блок контроля пламени
| 15.3
| Патрубок фланцевый
| 37.7
| Запальный трансформатор
| 15.4
| Плита Двигателя
| 38
| Воздушная Коробка В Сборе
| 15.5
| Шайба
| 41
| Сопло
| 16
| Прокладка
| 42.1
| Коллектор Дроссельного Клапана
| 17
| Индикатор Воздушной Заслонки
| 42.12
| Кабель Запального Электрода
| 18
| Винт Удлинения
| 42.13
| Кабель Контрольного Электрода
| 19
| Крыльчатка Вентилятора
| 42.17.1
| Запальный Электрод
| 20
| Реле Давления Газа
| 42.17.2
| Контрольный Электрод
| 21
| Электродвигатель
| 42.17.3
| Электрод Заземления
| 22
| Фланец Клапанной Группы
| 42.17.5
| Головка Сгорания Горелки
| 23
| Блок Контроля Герметичности (Опция)
| 43
| Коллектор Патрубка
| 25
| Направляющая Лопасть
| 44
| Кольцо
| 26
| Шпонка Повторного Ввода В Действие Воздушной Заслонки (Только Для Прогрессивных И Модулирующих Горелок)
|
Наименование
| NG/LG280
| NG/LG350 | NG/LG400 | Кожух
|
|
|
| Электронный блок контроля пламени (для одноступенчатых)
|
|
|
| Электронный блок контроля пламени (для прогрессивных)
|
|
|
| Контрольный электрод
|
|
|
| Запальный электрод
|
|
|
| Прокладка
|
|
|
| Реле давления воздуха
|
|
|
| Запальный трансформатор Danfoss
|
|
|
| Запальный трансформатор Cofi
|
|
|
| Электродвигатель
|
|
|
| Группа газовых клапанов Rp 1” |
|
|
| Группа газовых клапанов Rp 1”1/4
|
|
|
| Группа газовых клапанов Rp 1”1/2
|
|
|
| Блок контроля герметичности (опция)
|
|
|
| Сервопривод (для прогрессивных и модулируемых)
|
|
|
| Сопло (S*)
|
|
|
| Сопло (L*)
|
|
|
| Голова сгорания для природного газа NG
|
|
|
| Голова сгорания для природного газа (L*)
|
|
|
| Голова сгорания для сжиженного газа LG
|
|
|
| Голова сгорания для сжиженного газа (L*)
|
|
|
| Плата |
|
|
| Кабель запального электрода
|
|
|
| Кабель контрольного электрода
|
|
|
|
